Práctica de Laboratorio No.3 - Circuito Combinacional

En esta práctica de laboratorio vamos a aplicar algunos conceptos de la lógica combinacional y otros de sistemas digitales secuenciales.

Para ello es necesario conocer y familiarizarse con algunos de elementos expuestos en esta práctica como son: compuertas lógicas, contador binario de 4 bits, comparador de 4 bits, reloj astable con el LM555, y display de 7 segmentos (ánado o cátodo común).

La idea inicial es que por medio de un reloj de 2 Hz y el conjunto de contador-comparador podamos realizar las entradas al circuito combinacional (o el circuito de compuertas lógicas).

A continuación presento dos vídeos ilustrativos de la secuencia y del funcionamiento del circuito de compuertas - display.
PRIMER VÍDEO:

SEGUNDO VÍDEO

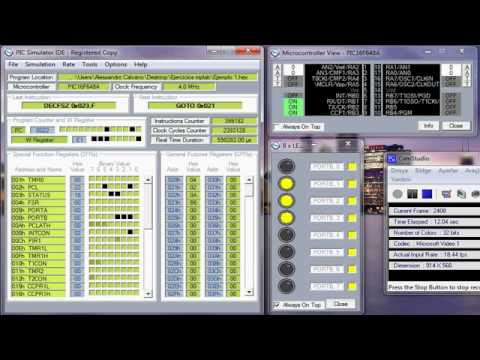

OTROS VÍDEOS:

Lista de Materiales:

• LM555 y sus respectivos elementos para la elaboración de un reloj Astable de 2 Hz
• 74191 - Contador binario de 4 bits
• 7485 - Comparador de 4 bits
• 7404 - Compuerta NOT
• 7432 - 2 Compuertas OR
• 7408 - 2 Compuertas AND
• Display 7 segmentos (cátodo o ánodo común)
• 10 Resistencias de 220 Ohms o 330 Ohms.

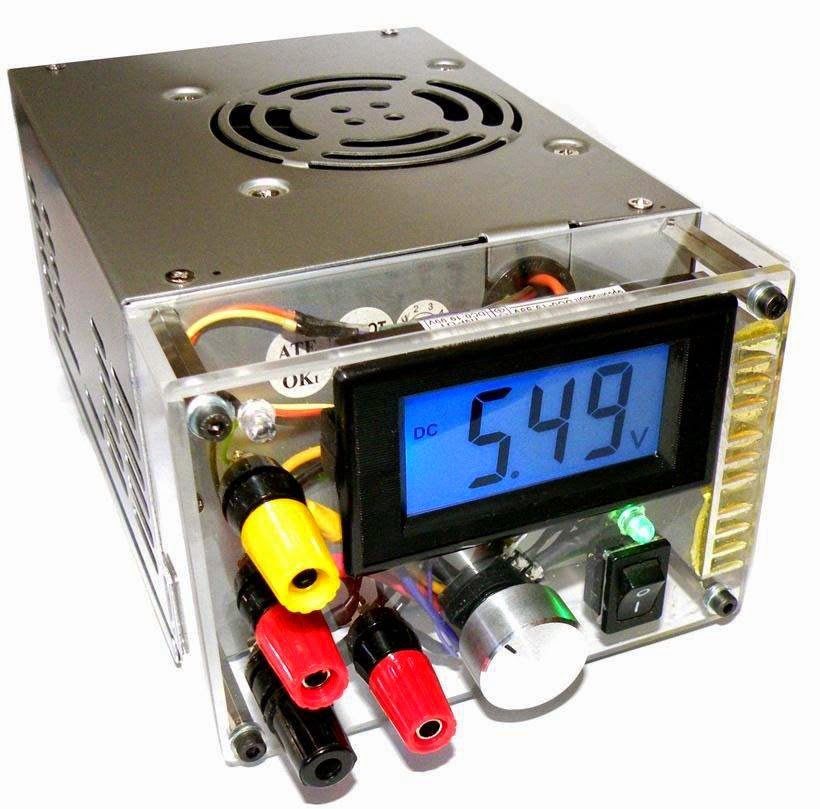

Fabricación de una fuente de alimentación de laboratorio utilizando una fuente de pc

A continuación comparto con ustedes dos diseños o alternativas, para convertir una fuente PC en una fuente de laboratorio funcional.

Link de Descarga: AQUI

Espero les sirva!!

Ejercicios - Algebra de Boole

A continuación se presentan algunos ejercicios sobre álgebra de Boole.

http://goo.gl/FvTdBX

Práctica de Laboratorio No.2 - Compuertas lógicas en TTL

El propósito de este laboratorio es implementar las compuertas lógicas por medio de compuertas lógicas, tanto simuladas como en real (NOT, AND, NAND, OR, NOR, XOR, XNOR)

Ejemplo de la simulación que deben traer

 Ejemplo de la compuerta OR. La Idea es lograr montar todas las compuertas antes mencionadas con solo dos interruptores y donde funcionen todas al tiempo.

Deben traer la simulación lista antes de entrar al laboratorio.

Ejemplo de configuración de la compuerta OR en real.

NOTA: Para las resistencias de los interruptores deben conseguir resistencias de 1 KOhm y para las de los leds (100 Ohms o 220 Ohms o 330 Ohms)

Simulador de circuitos digitales en protoboard
http://goo.gl/hEAWmH

Mucha Suerte!!!

Formatos de presentación de informes IEEE

Arcitulo InvestigactivoIEEE- QUE ES.pdf
https://sites.google.com/site/enclasedelau/my-forms/Arcitulo%20InvestigactivoIEEE-%20QUE%20ES.pdf?attredirects=0&d=1

Formato_Articulos_IEEE.pdf
https://sites.google.com/site/enclasedelau/my-forms/Formato_Articulos_IEEE.pdf?attredirects=0&d=1

Formato articulos informes V3.docx
https://sites.google.com/site/enclasedelau/my-forms/Formato%20articulos%20informes%20V3.docx?attredirects=0&d=1

Al menos debe incluir:
- Titulo
– Resumen Español/inglés
– Introducción
– Métodos
– Resultados
– Conclusiones
– Referencias
